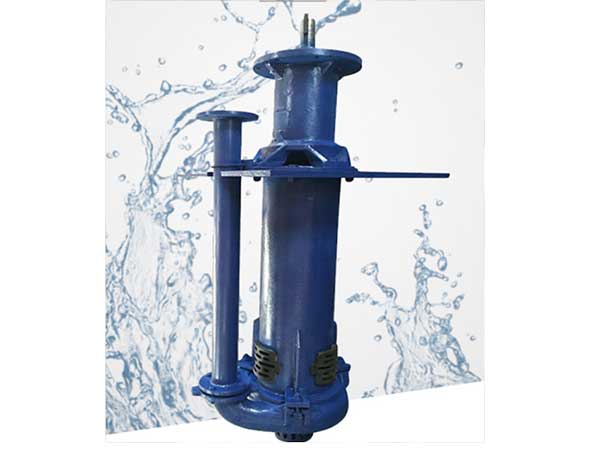

液下泵結構說明：

1.葉輪是離心泵的核心部分，轉速高，輸出大，葉輪上的葉片起主要作用。葉輪應在裝配前進行靜平衡試驗。葉輪的內外表面應光滑，以減少水流的摩擦損失。

2.泵體又稱泵殼，是水泵的主體。起支撐固定作用，并與安裝軸承的支架連接。

3.泵軸的作用是通過聯軸器與電機連接，將電機的轉距傳遞給葉輪，因此是傳遞機械能的主要部件。

4.軸承是套在泵軸上支撐泵軸的部件，包括滾動軸承和滑動軸承。滾動軸承應使用黃油作為潤滑劑。一般來說，如果體積過大，2/3~3/4會發熱，如果體積過小，會發出噪音和發熱！滑動軸承采用透明油作為潤滑劑，加油至油位線。太多的油應該沿著泵軸滲出并漂移，軸承太少會過熱燒壞，造成事故！水泵運行行過程中，軸承的較高溫度在85度左右，一般在60度左右。如果高，要找出原因(是否有雜質，油質是否黑，是否有水)并及時處理！

5.密封環也被稱為泄漏環。葉輪進口與泵殼之間的間隙過大會導致泵內高壓區域的水通過間隙流向低壓區域，影響泵的出水量，降低效率！間隙過小會導致葉輪與泵殼之間的摩擦和磨損。為了增加回流阻力，減少內部泄漏，延長葉輪和泵殼的使用壽命，泵殼內緣與葉輪外援連接處安裝密封環，密封間隙應保持在0.25~1.10mm之間。

6.填料函主要由填料、水封環、填料筒、填料壓蓋和水封管組成。填料函的作用主要是封閉泵殼與泵軸之間的間隙，防止泵內的水流流向外部或外部空氣進入泵。始終保持泵內的真空！當泵軸與填料摩擦產生熱量時，應依靠水封管將水堵塞到水封圈中，使填料冷卻！保持泵的正常運行。因此，在泵的運行和巡回檢查過程中，要特別注意填料函的檢查！運行約600小時后，應更換填料。
